1.技术简介

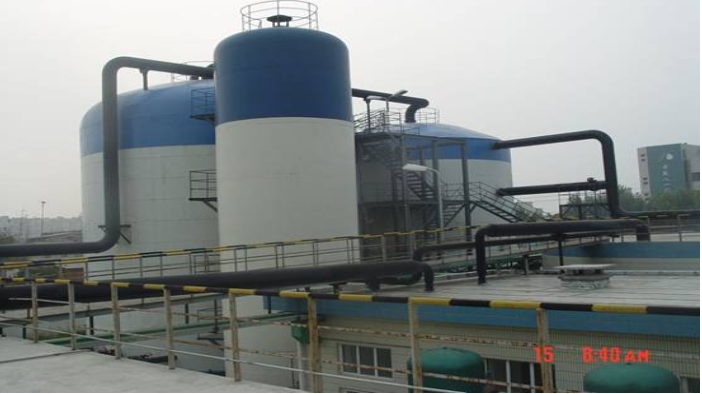

垂直折流多功能生物反应器（VTBR）为我公司专利技术，利用深井曝气基本原理，并以此为基础进行多方面的改进，使技术先进性、经济性、适用性都远远超过深井过程。其设计思路是将深井曝气分段建于地上，将水平管式改为垂直管式，分段后产生上下折流，通过对气流同时输运问题的解决实现深井曝气的过程。

VTBR不仅引入了固定膜厌氧生化反应器，而且使气流搅拌代替了机械搅拌，在节约能源，减少设备投资，方便运行管理方面都有独到之处。同时，VTBR还结合了固定膜生物反应器，加压供气、厌氧脱氮好氧水解，污泥消化等诸多生物处理过程于一体。具有广泛的实用性、可靠性和经济性。

2.技术优势

1）VTBR氧利用率优势：氧利用率可达到90%，远远大于常规生化反应器5%的氧利用率。氧利用效率的提高,使处理同样COD的需气量大大减少,一般污水处理装置脱除1000mg/L COD需要的气水比为30～40／1；而VTBR仅需要3～4／1；VTBR在处理COD为3500mg/L的棉浆黑液时，气水比仅需要8／1即可，大大节省了气量和动力消耗。

2)VTBR生物学优势：可任意装填填料，使单位容积生物量可达15克/立升以上，对于易生化废水相应的容积脱除负荷升高到10～15kg/m3.d（厌氧）和5～10kg/m3.d（好氧）。固定膜式生物反应 器，生物内源呼吸过程加强，剩余污泥量减少，当处理COD1000毫克/立升以下的污水时，剩余污泥量很少，无需设置二沉池及污泥脱水单元。生物膜的外侧到内侧分别是好氧－兼氧－厌氧环境，可使实现同步生物脱氮过程

3）VTBR应用优势：VTBR可构成纯好氧处理工艺（专利号ZL00131325.8）；纯厌氧工艺（专利号ZL00131326.6）；厌氧---好氧串联工艺（专利号ZL00131550.1）；厌氧---好氧----厌氧串联工艺等多种工艺，可以用于污泥消化， 高浓度废水厌氧处理，中低浓度废水好氧处理，生物脱氮除磷等。塔内采取玻璃钢防腐措施，经过多年运行验证，未出现防腐蚀问题。且正常运行中维修量低，除平时的外部补刷防腐漆之外基本无维修量。塔体为密闭结构，因此产生废气便于集中收集和高空排放，有利于操作人员的健康和厂区的环境美化。

4.技术获奖情况

中国专利ZL00131550.1，ZL00131325.8，ZL00131326.6；

1994年全国环保技术博览会金奖（编号：034；1994年5月）；

1999年化工部科技进步三等奖（编号：99II-3-004-1；1999年12月1日）；

2000年国家环保局重大科技成果（登记号：96261;分类号：X505）；

第八届全国发明展银奖（编号：013；1994年9月）；

2004年国家环保局重点环境保护实用推广技术；

科技部科技成果重点推广计划项目；

2005年大连市专利发明金奖；
